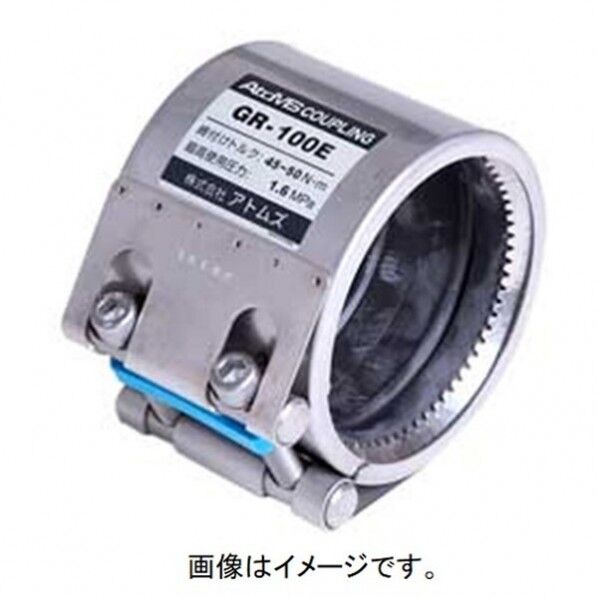

アトムズ カップリング GRタイプ GR-100E(EPDMゴム) GR-100E 1個●各種圧力配管の接続に。●配管の二次加工が不要です。●トルクレンチ1本で取付け可能です。●狭いスペースの配管接続に最適です。●脱管防止のグリップ力が抜群です。●用途:接続用●呼び径:100A●ハウジング:適用管外径PD(mm)/138.0～142.0 D(mm)/144 L(mm)/111 T(mm)/1.5●ゴムシーリング(L･mm):60●ボルト呼び径:M12●ボルト締付トルク値(N･m):45～50●質量(kg):1.78●最高使用圧力(MPa): 1.0～1.6｛10.2～16.32kgf/cm2｝(気体の場合 0.7MPa｛7.14kgf/cm2｝)●負圧(MPa): -0.096｛‐720mmHg｝※インナープレート装着時●使用温度範囲 : -20℃～90℃(EPDMの場合)●硬質塩化ビニル管にご使用の場合、配管固定の上、表示の締付けトルク最小値でお取付けください。(VU管にはご使用になれません)●仮設配管などで再使用が想定される場合は、SCM435のボルトをご指定ください。●締忘れ防止スペーサに触れるまでボルトを締付けると、おおよそ規定の締付トルク値になるよう設計されておりますが、必ずトルクレンチで数値を確認し、トルク値が足りない場合はスペーサーを外し増し締めをしてください。逆に、ボルトとスペーサーの間に隙間がある場合でも、規定締付トルク値に達していれば問題ございません。(締忘れ防止スペーサーは、15A･20A･250A･300Aには装着しておりません。)特徴GR100E...

1. 水廻り部材･配管･空圧油圧機器
2. 配管部材
3. 配管継手
4. メカニカル継手

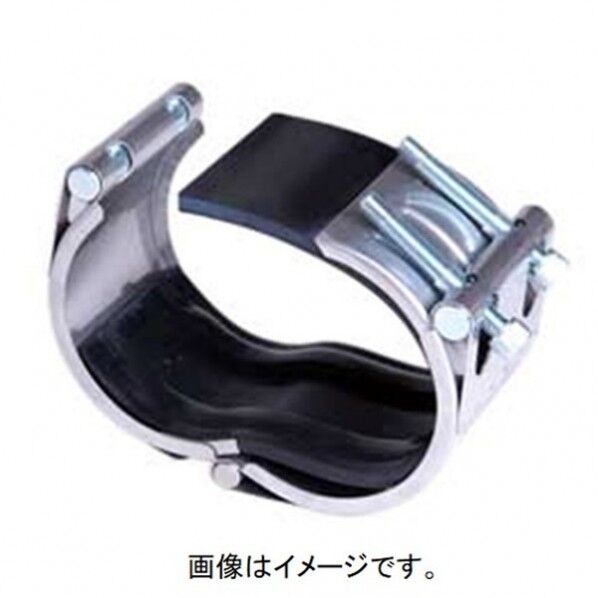

アトムズ カップリング CHタイプ CH-80N(NBRゴム) CH-80N 1個●ピンホール、ひび割れの補修に。●ステンレス鋼管の補修にも使用可能。●流体を止めずに補修できます。●作業性が良く、簡単に施工できます。●ピンホール用には最適です。●用途:補修用●呼び径:80A●ハウジング:適用管外径PD(mm)/88.0～91.0 D(mm)/120 L(mm)/110 T(mm):1●ゴムシーリング(L･mm):53●ボルト呼び径:M12●ボルト締付トルク値(N･m):15～20●最高使用圧力(MPa) :1●質量(kg):1.56●最高使用圧力(MPa): 1.0｛10.2kgf/cm2｝(気体の場合 0.7MPa｛7.14kgf/cm2｝)●負圧(MPa): -0.096｛‐720mmHg｝●使用温度範囲 : -20℃～80℃(NBRの場合)●漏洩部がLに収まるかご確認の上ご使用ください。特徴CH80N...

1. 水廻り部材･配管･空圧油圧機器
2. 配管部材
3. 配管継手
4. メカニカル継手

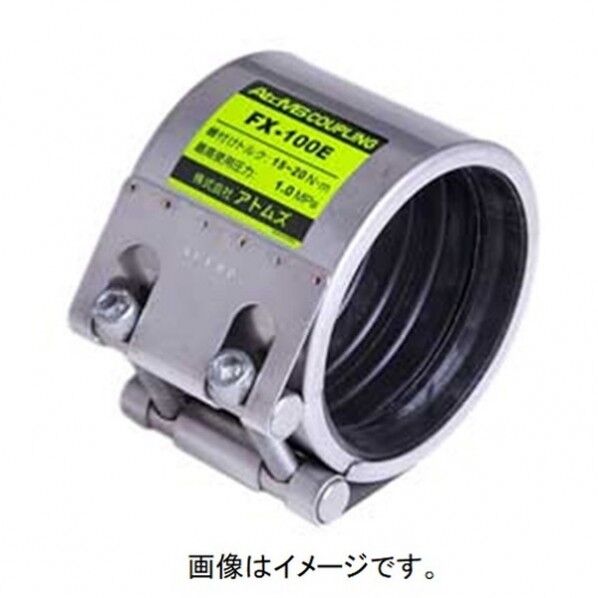

アトムズ カップリング FXタイプ FX-100E(EPDMゴム) FX-100E 1個●排水･通気配管の接続に。●配管固定すれば各種圧力配管にも使用可能。●配管の二次加工が不要です。●トルクレンチ1本で取付け可能です。●狭いスペースの配管接続が可能です。●用途:接続用●呼び径:100A●ハウジング:適用管外径PD(mm)/113.0～118 D(mm)/144 L(mm)/110 T(mm)/1.5●ゴムシーリング(L･mm):60●ボルト呼び径:M12●ボルト締付トルク値(N･m):15～20●偏角(度):±2●最高使用圧力(MPa):0.5～1.0(気体の場合 0.7MPa)●使用温度範囲:-20℃～90℃(EPDMの場合)●配管固定時圧力配管に取り付ける場合抜け防止のため、配管の両端を固定してください。特徴FX100E...

1. 水廻り部材･配管･空圧油圧機器
2. 配管部材
3. 配管継手
4. メカニカル継手
