【商品説明】 ●4爪単動のKITAGAWAスタンダードタイプ。 ●ストレートインロー。 【商品スペック】 ●貫通穴径(mm):30 ●最大静的把握力 ハンドルトルク(N.m)(kgf.m):34.0(3.5) ●最大静的把握力 ジョー1個締付力(kN)(kgf):5.0(510) ●最大把握径(Φmm):40(内爪)/90(外爪) ●最小把握径(Φmm):8(内爪) ●チャック 質量(kg):2.4 ●チャック 慣性モーメント(kg.m2):0.003 ●...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

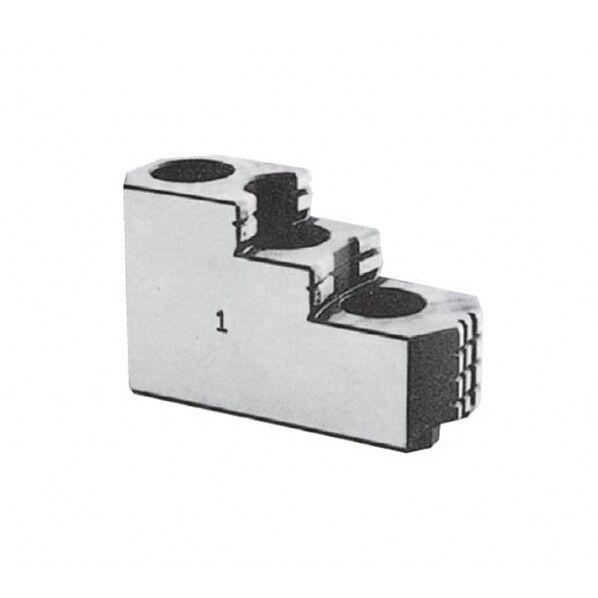

【商品説明】 ●パワーチャック用ハードジョーです。 【商品スペック】 ●寸法H-1(mm):86 ●寸法H-2(mm):35 ●寸法H-3(mm):51 ●寸法H-4(mm):14 ●寸法H-5(mm):5 ●寸法H-6(mm):31 ●寸法H-7(mm):25 ●寸法H-8(mm):18 ●寸法H-9(mm):19 ●寸法H-10(mm):13 ●寸法H-11(mm):12 ●寸法H-12(mm):M12 ●寸法H-13(mm):12 ●寸法H-14(mm):12 ●セレーションピッチ(mm):1.5 ●参考図:1 ●適応中実チャック型式:N-08、NL08 ●適応中空チャック型式:B-208、HOH-208、BL208 【画像特記事項】 ●HBシリーズ画像です。...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

【商品説明】 ●安心、安定、使い易い。 ●KITAGAWAのスタンダードタイプ。 ●ストレートインロー。 ●スチールボデーの採用によりボデーの剛性アップを図り、耐久性の向上により高速回転での使用が可能。 【商品スペック】 ●貫通穴径(mm):16 ●最大静的把握力(kN)(kgf):9.0(918) ●許容最高回転速度(min-1):2500 ●質量(kg):1.5(標準ソフトジョー付) ●慣性モーメント(kg.m2):0.001 ●把握範囲(Φmm):2...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

【商品説明】 ●油圧チャックソフトジョー SBシリーズ ●高爪 ●形状.特徴:山取りなし ●3ツ爪用 【商品スペック】 ●寸法S-1:72 ●寸法S-2:31 ●寸法S-3:66 ●寸法S-4:12 ●寸法S-5:5 ●寸法S-6:15 ●寸法S-7:20 ●寸法S-8:37 ●寸法S-9:17 ●寸法S-10:11 ●寸法S-11:54 ●寸法S-12:M10 ●セレーションピッチ:1.5×60度 ●参考図:1 ●適応機種:N-06、NL0...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

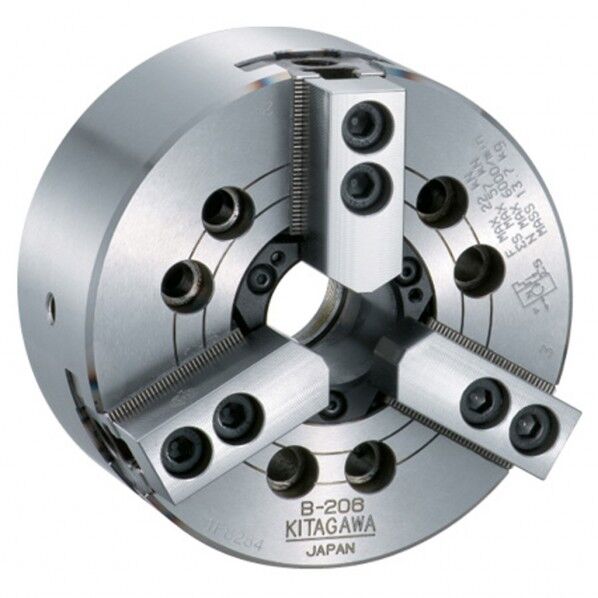

【商品説明】 ●高精度大貫通穴径中空パワーチャック。 ●常識を覆す次世代の標準チャック。 ●ジョー成形直後の把握精度0.01mm T.I.R.以下。 【商品スペック】 ●貫通穴径(mm):53 ●把握径(mm):170(Max.)/16(Min.) ●ジョーストローク(mm):5.5(直径) ●プランジャストローク(mm):12 ●許容最高回転速度(min-1):6000 ●許容最大入力(kN)(kgf):23(2345) ●最大静的把握力(kN)(kgf...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

【商品説明】 ●安心、安定、使い易い。 ●KITAGAWAのスタンダードタイプ。 ●ストレートインロー。 ●クロスガイド採用。 ジョーには、高速回転でもブレや歪みをおさえ、把握力を強化したクロスガイドを採用。 また内爪と外爪の2種類を入れ替えて使用でき、その耐久性.経済性の高さは多品種、少量生産に最適。 ●スチールボデーの採用によりボデーの剛性アップを図り、耐久性の向上により高速回転での使用が可能。 【商品スペック】 ●貫通穴径(mm):45 ●最大静的把握...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

【商品説明】 ●Tナット-PLUSです。 【商品スペック】 ●寸法T-1(mm):36.5 ●寸法T-2(mm):17.5 ●寸法T-3(mm):19 ●寸法T-4(mm):12 ●寸法T-5(mm):20 ●寸法T-6(mm):8.25 ●寸法T-7(mm):11.5 ●寸法T-8(mm):M10 ●寸法T-9(mm):9 ●適応チャック型式:BR06 ●参考図:1 【画像特記事項】 ●画像は代表画像を使用しています。【入数】 1PC...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

【商品説明】 ●世界が認めたスタンダードチャック 【商品スペック】 ●ボデー厚(バックプレート含む)(mm):91 ●チャック外径:φ210 ●貫通穴(mm):52 ●Tナット:兼用不可 ●標準生爪:SB08B1 ●把握径 最大(mm):210 ●把握径 最小(mm):13 ●マスタージョーのストローク MAX:38.7 ●マスタージョーのストローク MIN:35 ●生爪移動寸法 MAX:29.75 ●生爪移動寸法 MIN:14.75 ●ドローナットのネ...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

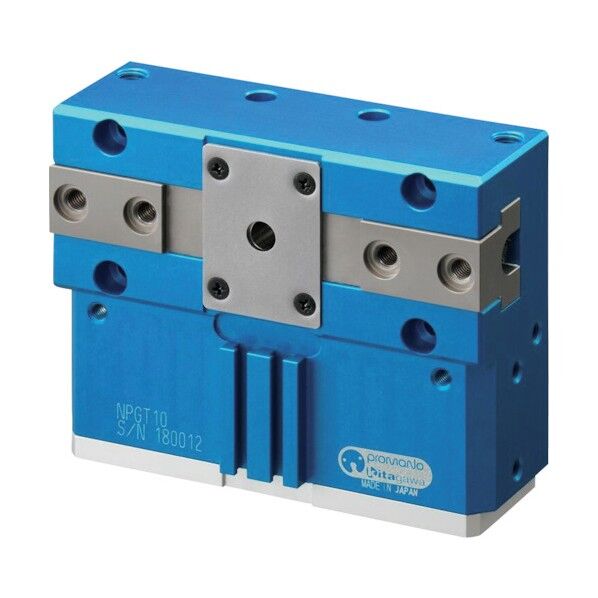

■特徴薄型ボディー採用により、自由度の高いシステム設計が可能です。チャック設計の技術を生かし、高精度を実現しています。同等ストローク汎用モデルより高い把持力を実現しています。■用途産業用ロボット専用。...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

【商品説明】 ●異形ワークも安定把握。 特にパイプ等肉厚の少ないものをつかむ場合の歪みを小さくします。 角もの(正方形)も把握可能。 ●ストレートインロー。 【商品スペック】 ●貫通穴径(mm):55 ●最大静的把握力(kN)(kgf):31.0(3161) ●許容最高回転速度(min-1):3500 ●質量(kg):12.5 ●慣性モーメント(kg.m2):0.063 ●把握範囲(Φmm):4～180(外径)/56～170(内径) ●ハンドルトルク(N...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

【商品説明】 ●ステーショナリチャックのKITAGAWAスタンダードタイプ。 ●エアシリンダを内蔵した薄型.軽量設計。 ●エア配管だけで取付け簡単。 ●バーワークやエアブローに最適の中空構造。 ●北川鉄工所社パワーチャックとのソフトジョー共用可能。 ●ロックバルブユニット使用により、配管を外して加工可能。 【商品スペック】 ●ジョーストローク(mm):5.2(直径) ●把握力(kN)(kgf):7.5(765)［エアー圧力0.6MPa(0.6kgf/cm2)］...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

【商品説明】 ●3倍のストローク。 ●突起物ワークも確実把握。 【商品スペック】 ●貫通穴径(mm):45 ●把握径(mm):215(Max.)/26(Min.) ●ジョーストローク直径(mm):25 ●プランジャストローク(mm):19 ●許容最大入力(kN)(kgf):41.1(4191) ●最大静的把握力(kN)(kgf):49.0(4997) ●許容最高回転速度(min-1):3300 ●質量(kg):25(標準ソフトジョー付) ●慣性モーメント...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

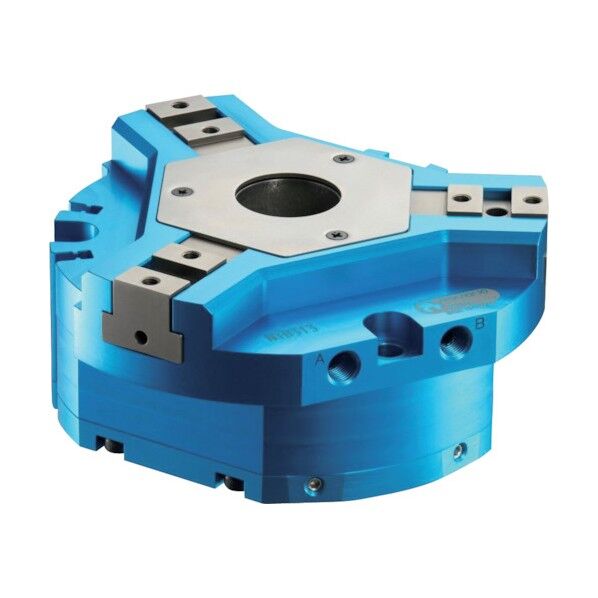

■特徴大貫通穴により治具取り付けに最適です。切粉対策強化とメンテナンス性の向上を実現しています。高把持力で重量ワークも安定した把持が可能です。高剛性ボディー採用により把持精度向上を実現しています。■用途産業用ロボット専用。...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

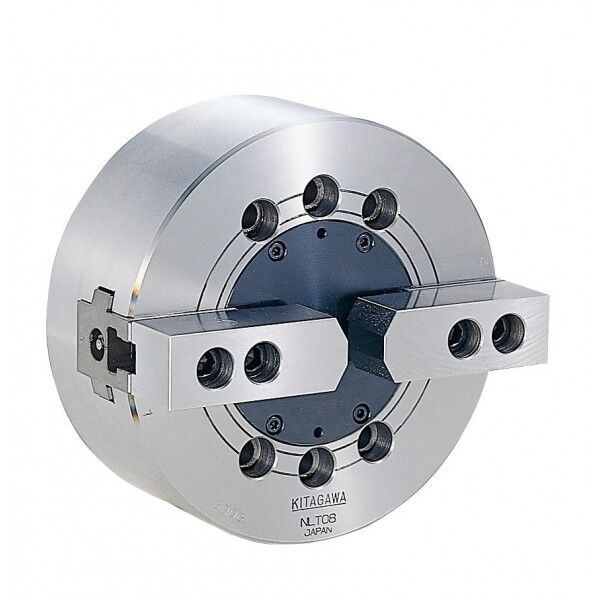

【商品説明】 ●異形加工物の把握に最適。 【商品スペック】 ●把握径(mm):165(Max.)/25(Min.) ●ジョーストローク直径(mm):13 ●プランジャストローク(mm):20 ●許容最大入力(kN)(kgf):14(1428) ●最大静的把握力(kN)(kgf):26(2651) ●許容最高回転速度(min-1):4300 ●質量(kg):12.5 ●慣性モーメント:0.043 ●適合シリンダ:Y1020R/RE ●許容最大油圧力(MPa)(kgf/cm2):2.06(21.0) ●標準ソフトジョー:SJ06A1T ●寸法A(mm):165 ●寸法B(mm):74 ●寸法C(mm):140(H6) ●寸法F(mm):5 ●寸法H(mm):104.8 ●寸法K(mm):6-M10 ●寸法L(mm):14 ●寸法M(mm):20 ●寸法N(mm):40.5(max.)/34(min.) ●寸法O(mm):13.75(max.)/9.25(min.) ●寸法P(mm):101.5(max.)/81.5(min.) ●寸法Q(mm):31 ●寸法R(mm):12 ●寸法S(mm):36 ●寸法T(mm):M16 ●寸法U(mm):4 ●寸法V(mm):34 ●寸法W(mm):35 ●寸法X(mm):72 ●寸法Y(mm):4-M6×10 ●寸法Z(mm):116 【注意事項】 ●許容最高回転速度は、実測値によります。 ●把握径/把握範囲は標準のソフトジョーを使用した場合。 ●3爪から2爪への変更は、バックプレートを交換する事で取付可能です。 【画像特記事項】 ●画像は代表画像を使用しています。...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

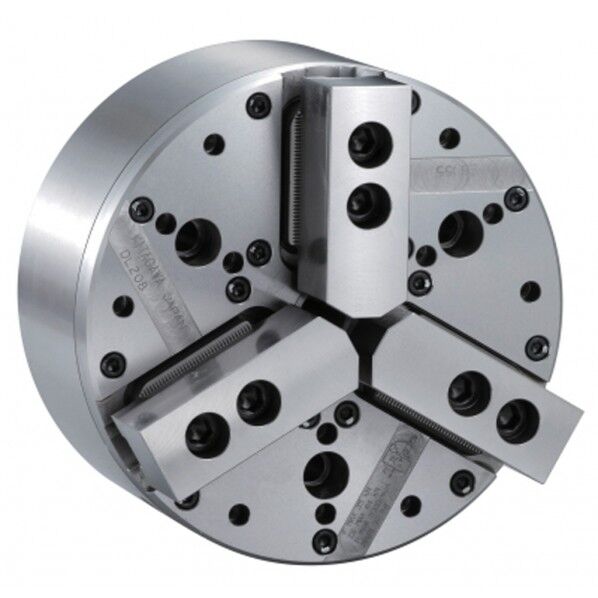

【商品説明】 ●ワークを引込み高精度加工。 ●オプションジョーの使用で把握範囲拡大。 ●把握安定性が高く重切削が可能です。 ラジアル方向の把握と同時に強力な引きつけ作用でチャック基準面にワークを密着させ浮き上がりなく安定した重切削が可能です。 ●繰り返し精度は抜群です。 マスタジョーのスライド面をバックアップした構。 造になっていますから繰り返し使用しても高精度です。 ●精度は長期間安定しています。 洗練された構造と特殊鋼設計により、長期間安定した把握精度が保てます。 ...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

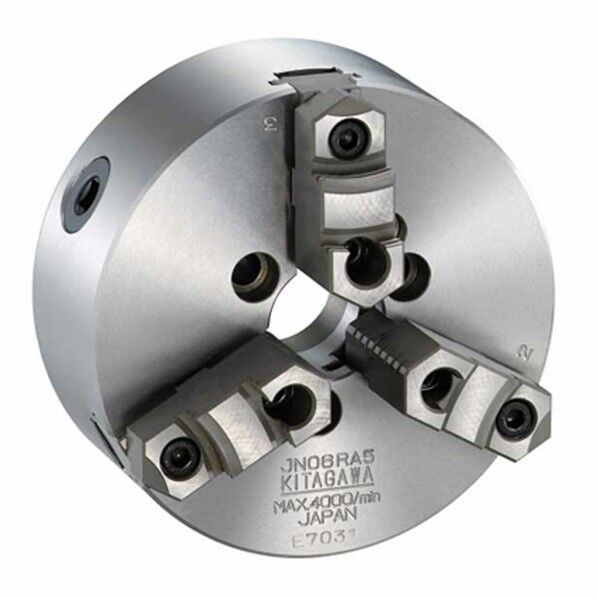

【商品説明】 ●用途に応じてジョーの使い分けが可能 ●ショートテーパ:アダプタなしで直接取り付けできるショートテーパ用チャック。 本体は軽量で継ぎ目のない高剛性ソリッドボデー。 ●ハードジョーが標準付属。 ソフトジョーも使用可能。 (オプション、JN-Tタイプと兼用) 【商品スペック】 ●貫通穴径(mm):40 ●最大静的把握力(kN):31 ●最大静的把握力(kgf):3161 ●許容最高回転速度(min「「の-1乗」」):4000 ●慣性モーメント(kg...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

■特徴大貫通穴により治具取り付けに最適です。切粉対策強化とメンテナンス性の向上を実現しています。高把持力で重量ワークも安定した把持が可能です。高剛性ボディー採用により把持精度向上を実現しています。■用途産業用ロボット専用。...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

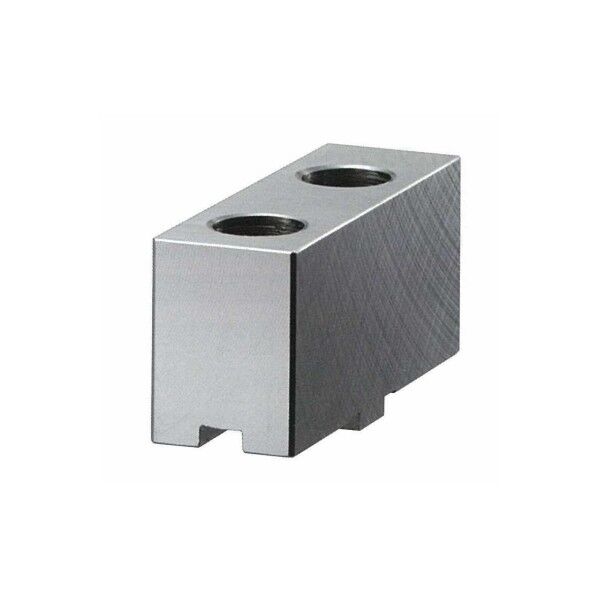

【商品説明】 ●スクロールチャック用ソフトジョーです。 【商品スペック】 ●適応チャック型式:JN12T、JN12RA6(8) ●チャックサイズ:12 ●寸法S-1(mm):125 ●寸法S-2(mm):40 ●寸法S-3(mm):54 ●寸法S-4(mm):31.75(±0.1) ●寸法S-5(mm):19.03(-0.004～+0.009) ●寸法S-6(mm):12.7(0～+0.05) ●寸法S-7(mm):3 ●寸法S-8(mm):3.5 ●...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

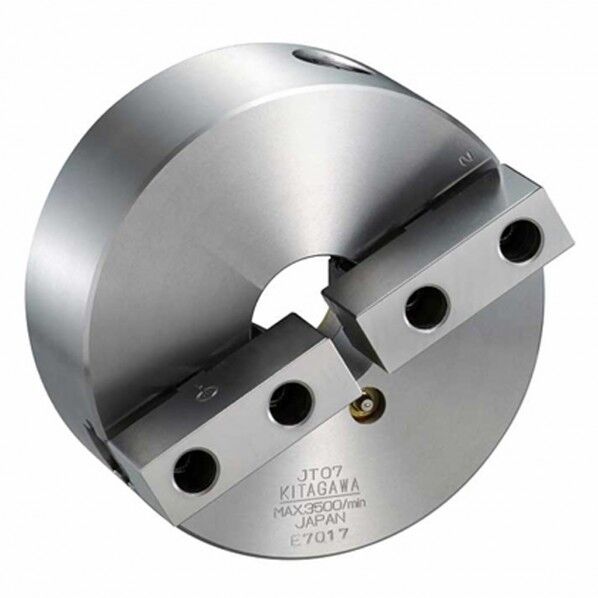

【商品説明】 ●バルブ、管継手など異形物の把握に最適。 ●ストレートインロー。 ●取付部の寸法は、JNタイプと同様。 【商品スペック】 ●貫通穴径(mm):55 ●最大静的把握力(kN)(kgf):20.7(2110) ●許容最高回転速度(min-1):3500 ●質量(kg):12.6(標準ソフトジョー付) ●慣性モーメント(kg.m2):0.065 ●把握範囲(Φmm):4～180(外径)/62～170(内径) ●適合ソフトジョー:JT07用For J...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

【商品説明】 ●中実のスタンダードチャックです。 【商品スペック】 ●把握径(mm):210(Max.)/23(Min.) ●ジョーストローク(mm):8.8(直径) ●プランジャストローク(mm):21 ●許容最大入力(kN)(kgf):25(2549) ●最大静的把握力(kN)(kgf):75(7648) ●許容最高回転速度(min-1):4760 ●質量(kg):25(標準ソフトジョー付) ●慣性モーメント(kg.m2):0.138 ●適合シリンダ:...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

【商品説明】 ●多彩な把握で高い生産性を実現！KITAGAWAが開発した2段階把握。 ジョーが平行移動してワークを把握、そして引込んで着座します。 従来のジョー引込みチャックのようにジョーがZ方向に飛び出さないためワークとの干渉がなく、狭い部分や入り組んだ部分の把握が可能です。 また、把握径はチャック外径までと広く、内径把握仕様でも使用できます。 把握場所を選ばない多彩な把握で、様々なワークに対応します。 前後工程に合わせた柔軟な加工に対応し、生産性の向上に貢献します。 ●量...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

【商品説明】 ●ストレートインロー。 ●分割ジョータイプ(ハードジョー、ソフトジョー付)。 トップジョーを重切削に適したハードジョーや、精密仕上げに便利な成形ソフトジョーにと、用途に応じて使い分けが可能。 そのうえジョー交換も簡単です。 特にハードジョーは、1つのジョーで内径把握.外径把握の両方が可能。 ●スチールボデーの採用によりボデーの剛性アップを図り、耐久性の向上により高速回転での使用が可能。 【商品スペック】 ●貫通穴径(mm):45 ●最大静的把握力...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

【商品説明】 ●スクロールチャックです。 【商品スペック】 ●最大静的把握力(kN):31 ●質量(kg):8.4(標準ソフトジョー付) ●慣性モーメント(kg.m2):0.030 ●把握範囲(Φmm):3～160(外径)/48～150(内径) ●ハンドルトルク(N.m):88.3 ●寸法A(mm):165 ●寸法B(mm):65 ●寸法C(mm):130(H6) ●寸法D(mm):45 ●寸法E(mm):5 ●寸法F(mm):66 ●寸法G(mm)...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

■特徴薄型ボディー採用により、自由度の高いシステム設計が可能です。チャック設計の技術を生かし、高精度を実現しています。同等ストローク汎用モデルより高い把持力を実現しています。■用途産業用ロボット専用。...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

商品画像はイメージ画像です。実際とは異なる場合がございます。■特徴大貫通穴により治具取り付けに最適です。切粉対策強化とメンテナンス性の向上を実現しています。高把持力で重量ワークも安定した把持が可能です。高剛性ボディー採用により把持精度向上を実現しています。■用途産業用ロボット専用。【入数】 1点...
