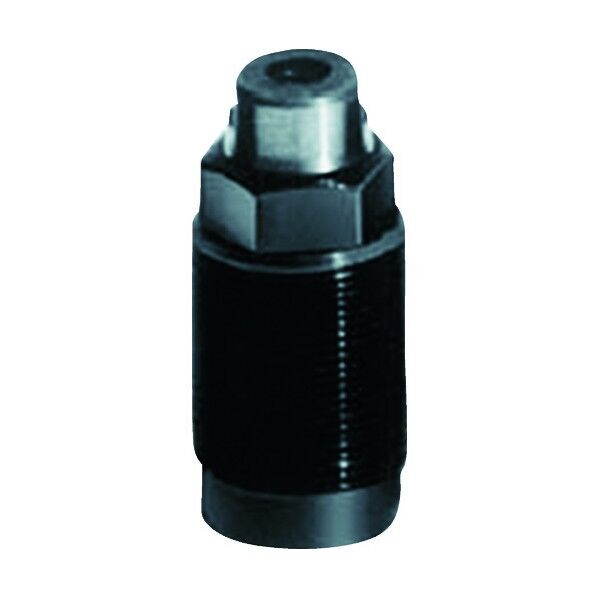

■特徴本体は埋め込みタイプです。冶具の狭い場所にも取付可能です。■用途ワークの固定、位置決めに。■仕様油圧、単動式最大使用圧力(MPa)　：50MPa最小使用圧力：1.0MPa■材質ピストン：焼き入れ鋼、焼き入れシリンダー本体：快削鋼、黒染め...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴本体は埋め込みタイプです。冶具の狭い場所にも取付可能です。■用途ワークの固定、位置決めに。■仕様油圧、単動式最大使用圧力(MPa)　：50MPa最小使用圧力：1.0MPa■材質ピストン：焼き入れ鋼、焼き入れシリンダー本体：快削鋼、黒染め...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■用途弾性のある突き当て、サポート、足などに。■仕様円筒形／メネジ付／スティール、亜鉛メッキ、青色不活性化処理...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 防振･保護･アジャスターボルト
4. 防振ゴム･ストッパーゴム

■特徴インデックス穴用ボルトです。固定用スリーブを使って1-5mmの板厚に取り付けられます。■用途薄板の貫通穴に。■仕様ノブ付ホールド機構なし分解不可能■材質本体: スティール、亜鉛メッキロック・ピン: ステンレス鋼 1.4305（SUS303相当）、ニッケルメッキノブ: PA6、黒（つや消し）...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴クランプ効果はどの角度でも同じで、セルフ・ロックになり、部品は例えばグリップ・レバーEH24350.などと共に使います。■用途クランプのカム機構に使用などに。■材質鉄系焼結合金、浸炭焼入れ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴締付力が水平方向に働く、コンパクトでしっかりした機械式のバイスで、堅牢なスピンドルを備えています。締付力最大80 kN締付です。ストローク 25 mm、二面幅36 を持ったスピンドル固定には4本のM 24 強度クラス8.8（締付です。モーメント600 Nm）を使用です。穴間隔100 x 100 mm適合する口金23231.0020-0033は別売です。■用途ワークや部品のクランプに使用などに。■材質スティール、浸炭焼入れ研磨...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

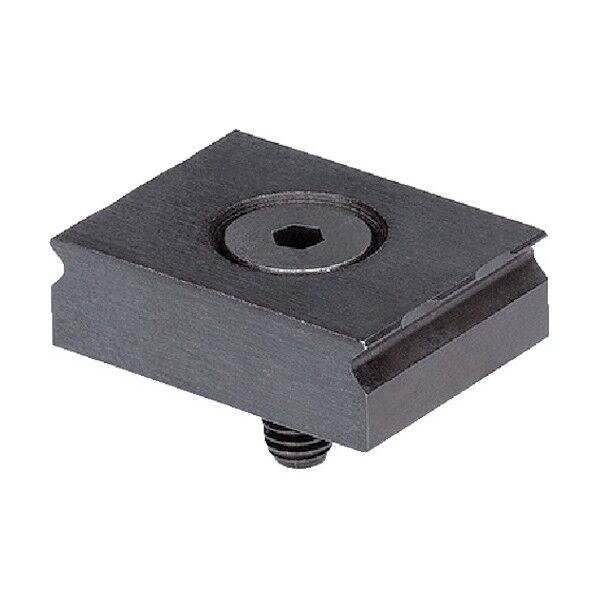

■特徴このクランプ爪はマシン・バイスや加工治具に組み込まれ、その鋭いエッジがワークに喰い込んでクランプします。■用途クランプ爪の固定には、ネジ穴とザグリ穴や溝を使い、突き当てはワークの位置決めに。■材質スティール、焼入れ、黒染...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴先端細ストラップです。■用途ワークの肩部、溝等を利用したクランプに。■材質熱処理鋼、熱処理、黒染...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

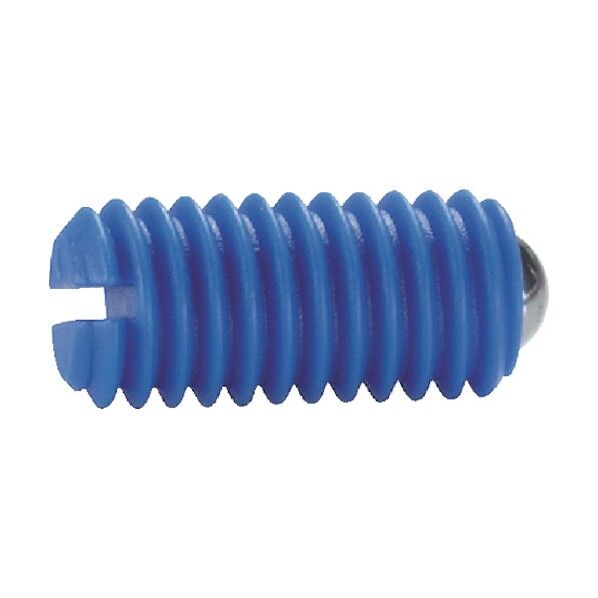

■特徴ねじ込み、ボールタイプのプランジャーです。■用途位置決め、固定、押し付け、押し離しなどに。■材質本体: POM、青 ボール: ステンレス鋼、焼入れ バネ: ステンレス鋼...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

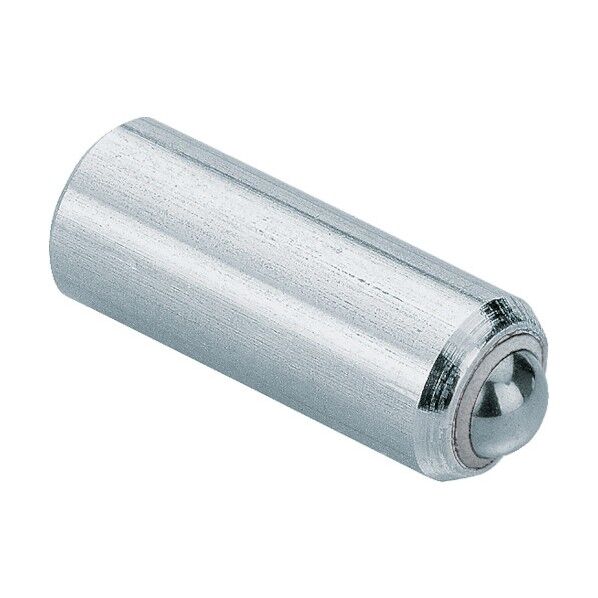

■特徴圧入、ボールタイプのプランジャーです。ボールが回転自由に支持されているので、相手部品の摩耗を最小限に抑えることができます。相手部品の形状にもよりますが、インデックスの際の挙動もスムーズです。樹脂で支持されているため電気的な絶縁が必要な場合にも適しています。■用途位置決め、固定、押し付け、押し離しなどに。 ■材質本体: ステンレス鋼 1.4305（SUS303相当）ボール: ステンレス鋼、焼入れ軸受: プラスティックバネ: ステンレス鋼...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

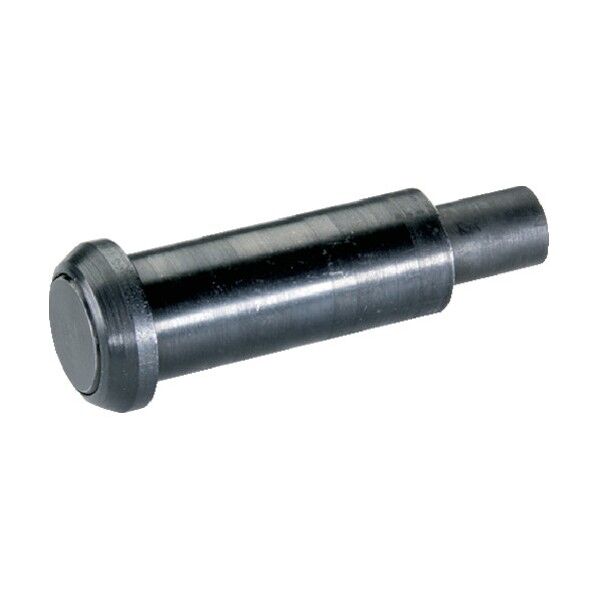

■特徴平滑、押し出しピンタイプのプランジャーです。■用途金型部品として。押し出しピンやスプリング入りストッパーとして。■材質ピン: スティール、浸炭焼入れ、黒染本体: 快削鋼、黒染バネ: ステンレス鋼...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴ストラップの高さ調整用サポートボルト付です。■用途ストラップの高さ調整に使用などに。■材質本体スティール、黒染消耗部品熱処理鋼ロッド特殊鋼...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

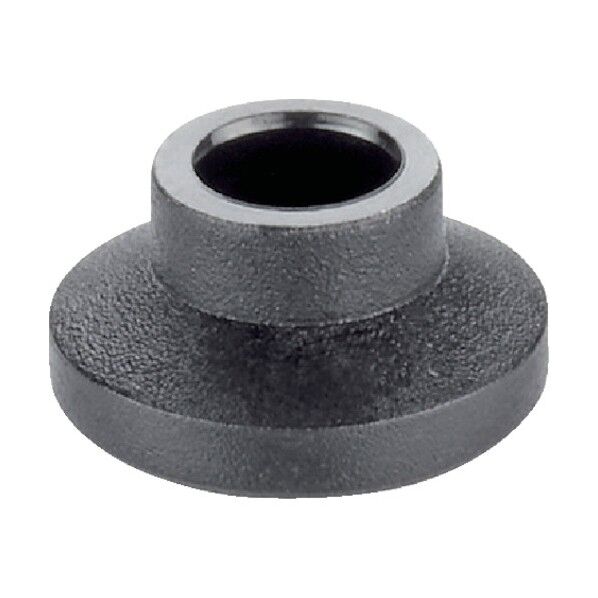

■特徴プラスティック製スラスト・パッドです。■注意点ボールポイント付グラブ・スクリュー（EH22570.）と組み合わせてお使いください。...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

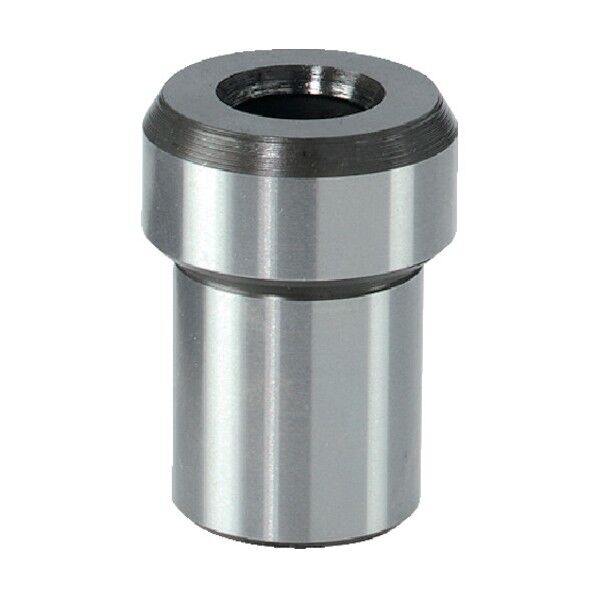

■特徴段付です。センタリング・ピンです。■用途治具をパレット上に芯出し・位置決めするために。■材質焼入れ鋼、浸炭焼入れ、研磨...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴適切なレバー比により横方向に大きな力が発生します。TナットEH23010./EH23020.(DIN508)を使って表記以外の溝幅にも対応できます。ボール付セッティング・スクリューを締めると、ワークは横方向に押し付けられると同時に下方向に押し付けられます。■材質スティール、浸炭焼入れ、黒染、研磨...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴Tナットを使って水平または垂直のT溝付でベースに取りけます。ダブルテーパーのタイプはワークを下に押しつける効果もあります。くさびエレメントのストロークはM5=±0.5、M8=±0.5、M12=±1、M16=±1.5です。アクセサリーTナット（EH 23010.）は別売りです。クランプネジを締め込むと両方の口金が外側に動き二つのワークを両側のストッパーに押し付けます。■材質本体工具鋼、焼入れねじ熱処理鋼、熱処理、強度クラス12.9バネ鋼線特殊口金工具鋼、焼入れ、黒染、研磨...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴DIN2079ドライブ・ブロックです。■用途スピンドルに。■材質焼入れ鋼、浸炭焼入れ、黒染、研磨...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴Pitbull［［Ｒ下］］クランプは、小さな本体で大きなクランプ力と押し下げ効果を発揮します。Oリングはアンクランプ時に本体を浮き上がらせる働きをします。■用途ボルトを締めこみクランプに。■材質本体スティール、焼入れねじ熱処理鋼、熱処理OリングNBR...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴Pitbull［［Ｒ下］］クランプは、小さな本体で大きなクランプ力と押し下げ効果を発揮します。Oリングはアンクランプ時に本体を浮き上がらせる働きをします。■用途ボルトを締めこみクランプに。■材質本体スティール、焼入れねじ熱処理鋼、熱処理OリングNBR...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴プランジャーの両側のメネジを利用して、ワークの形状に合った部材を取りつけることができます。例えば、コンタクトボルト、揺動パッド、プリズム形状の部材などです。■用途クランプエレメントは、加工するワークや部品を治具で固定する前に、突き当て部材に押し付けたりする目的で使用などに。■材質ピンスティール、黒染本体スティール、亜鉛メッキバネステンレス鋼1.4310（SUS301相当）...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴ストラップの高さ、角度調整用です。固定用タップ、貫通穴付です。■用途ストラップの高さ調整に使用などに。■材質本体スティール、黒染消耗部品熱処理鋼ロッド特殊鋼...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴圧入タイプのプレッシャー・ピンです。インチ寸法で作られています。■用途位置決めや押し当てに。例えば塗装やサンドブラストの際など。 ■材質本体: アルミニウムバネ: プラスティックピン: スティール、浸炭焼入れ、黒染...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

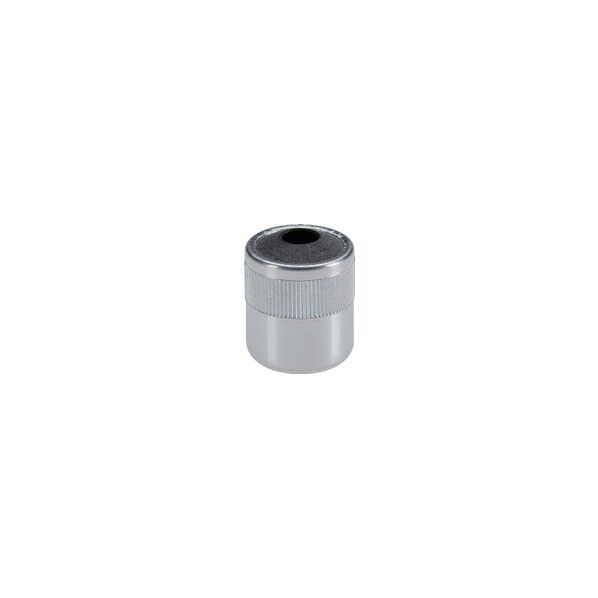

■特徴圧入タイプのプレッシャー・ピンです。プレートにユーザー側で製作したピンを取り付けて使用します。インチ寸法で作られています。■用途位置決めや押し当てに。例えば塗装やサンドブラストの際など。■仕様ネジ付■材質本体: アルミニウムねじ付プレート: スティール、黒染バネ: スティール、亜鉛メッキ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴圧入タイプのプレッシャー・ピンです。プレートにユーザー側で製作したピンを取り付けて使用します。インチ寸法で作られています。■用途位置決めや押し当てに。例えば塗装やサンドブラストの際など。■仕様ネジ付■材質本体: アルミニウムねじ付プレート: スティール、黒染バネ: スティール、黒染...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴位置決めに利用できる穴を持ったワークの、センタリングとクランプに。ボールの圧痕が付きますので、注意してください。精度±0.025mmで正確にセンタリングします。クランプ・ボールにより鋳肌面でも加工面でもしっかりとクランプしますこの部品は高さが低く、大きな調整幅を持つことが特徴です。■仕様上方からも下方からも取り付けることができます。上方から取り付ける際には： クランプネジと皿を取り外し、本体を二面幅2 の部分を使って固定この型番は本体固定用の六角穴(二面幅2)がありません。上からネジで固定■材質本体工具鋼、焼入れ、黒染バネステンレス鋼クランプ・ボールステンレス鋼1.4112、焼入れ・研磨...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

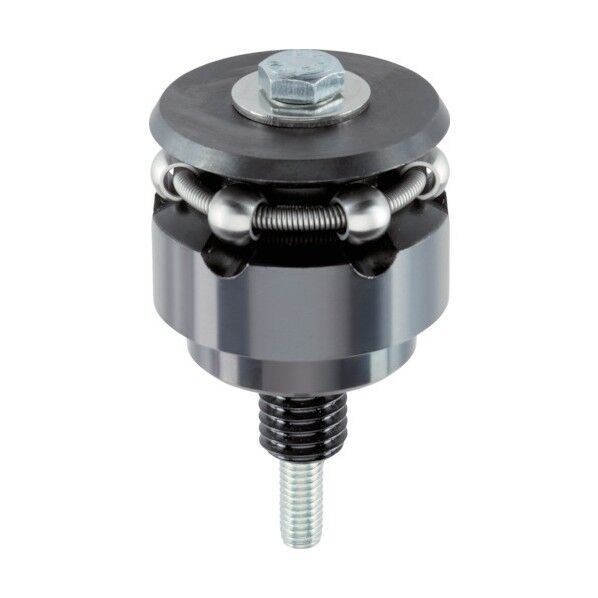

■特徴部品の止まり穴を位置決めし、クランプします。位置決め精度は+/-0.025 mmです。研磨されたセグメント口金により、加工された面でも確実にクランプし、下方に押しつける力も働きます。ボアクランプは高さが低く、広い範囲の径に対応します。■仕様上方から取り付ける際には： クランプネジと皿を取り外し、本体を二面幅2 の部分を使って固定取り扱い下側から手動または自動で操作(空圧または油圧で自動化が可能)。この型番は本体固定用の六角穴(二面幅2)がありません。上からネジで固定■材質本体工具鋼、焼入れ、黒染バネステンレス鋼クランプ・ボールステンレス鋼1.4112、焼入れ・研磨...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

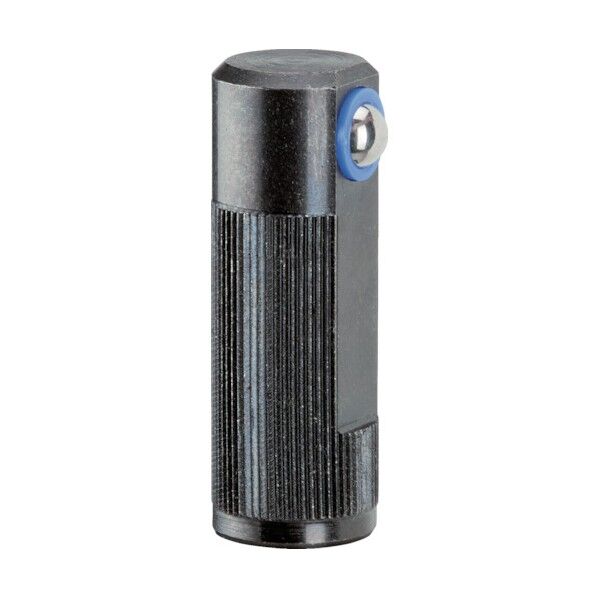

■特徴圧入タイプのラテラル・スプリング・プランジャーです。■用途位置決めや押し当てに。例えば塗装やサンドブラストの際など。 ■仕様バネ圧：標準、シングル型■材質ボール: ステンレス鋼、焼入れ本体: 快削鋼、黒染バネ: ステンレス鋼...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴ボール・エレメント付です。レベリング・パッドです。■用途機器の足やスラスト・パッドとして。 ■材質ボール・エレメント: 快削鋼、高周波焼入れ、黒染 パッド: 熱処理鋼、熱処理、黒染...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 防振･保護･アジャスターボルト
4. アジャスターボルト

■特徴ボール・エレメント付です。レベリング・パッドです。■用途機器の足やスラスト・パッドとして。 ■材質ボール・エレメント: ステンレス鋼 1.4305（SUS303相当） パッド: POM、白...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 防振･保護･アジャスターボルト
4. アジャスターボルト

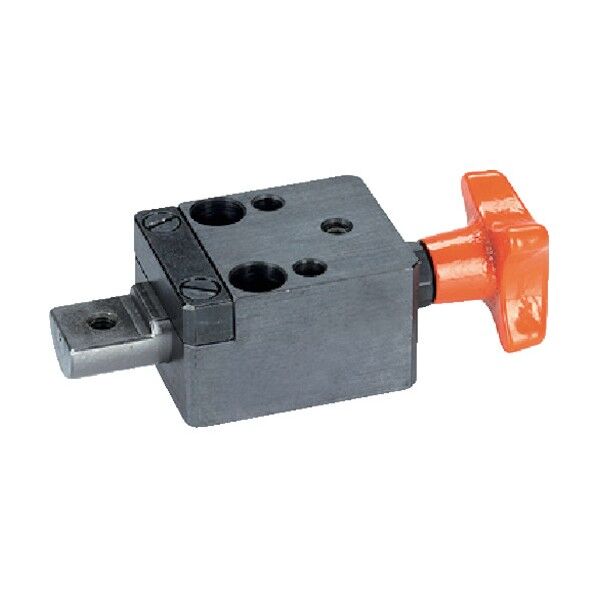

■特徴ワークの位置決めとクランプを同時に行うことができる精密なクランプ・エレメントです。クランパーは上面・下面どちらも固定に使えます。■用途ワークに合わせてクランプ口金を製作しクランプ・ロッドの取り付に(ワークに合わせた口金の製作はユーザー側にて)。■材質グリップネズミ鋳鉄FCDIN6335、樹脂塗装（オレンジ）本体スティール、浸炭焼入れ、黒染、研磨...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

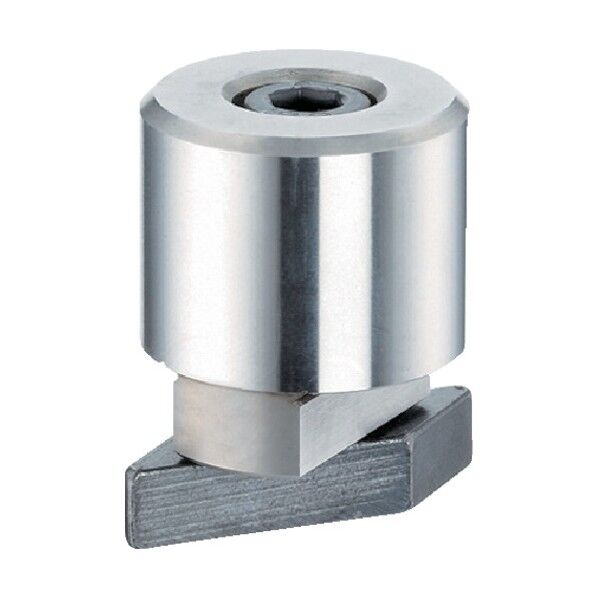

■特徴ワークと線接触し高精度の位置決めが可能です。円筒形なので座標の決定が容易です。ショート・タイプは高さの公差が±0.01mmで、台座としても利用できます。■用途T溝に固定して使用などに。■材質本体スティール、浸炭焼入れ研磨取付プレートスティール、黒染ねじスティール、強度クラス8.8（ISO4762）...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴この位置決めリングはスイング・クランプ（EH23310.0050-0058、.0070）のアクセサリーです。■仕様スイング・クランプをセットした後にその本体に位置決めリングをセットビスで固定します。このリングにより、スイング・クランプのクランプ位置を一定に保つことができます。位置決めリングの向きは 360° 度どこにでも取り付けられます。取り付けた後、スイング・クランプの回転角度は右または左に 110° 度となります。位置決めリングをスイング・クランプに取り付けるには、クランプアームを引抜きます。■材質スティール、黒染...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

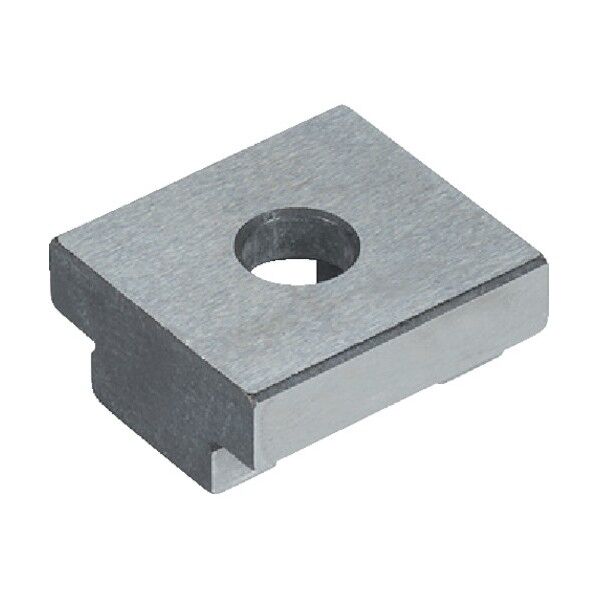

■特徴固定式スロット・テノンです。■用途DIN650のT溝を持ったマシンテーブルに治具やクランプ部品を固定する際の位置決めに。■材質スティール、浸炭焼入れ、黒染、研磨...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

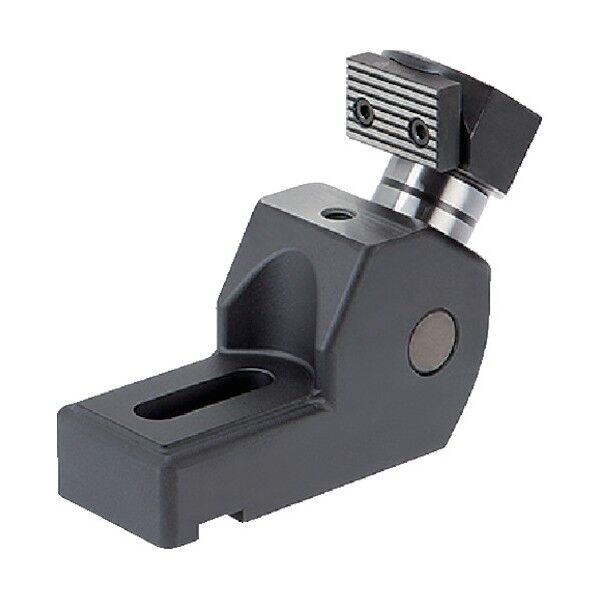

■特徴マシン・テーブルの面をフルに使うことが可能になります。口金の締付方向が斜めなので、ワークを下に抑える力が働き、マシン・テーブルのサイズのワークをクランプすることが可能です。最大20 kNの大きな締付力、頑丈なダクタイル鋳鉄製で防振効果もありT溝用ナットEH 23110.を使ってしっかりと固定、工具の邪魔にならない形状、ワーク・ストッパーの固定用のねじ穴を持つ精密に研削加工された受け面にワークを載せた後、クランプします。ユーザーのワーク形状に合わせて、ハルダーの標準機械部品カタログから様々な形状の部品を選択し、このクランパーのねじ穴を利用して取りつけることもできます。側面に設けられたねじ穴は、オプションのワーク・ストッパーを取りつけるための物です。備考同梱されている口金1138.400（セレーション面と平滑面）は、ハルダー治具カタログの1138.100（ソフト）と互換性があります。治具ベース・クランパーと治具ベース受け台の組みあわせを使えば、ベース・プレートやワークを直接その側面を使ってクランプすることができます。...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

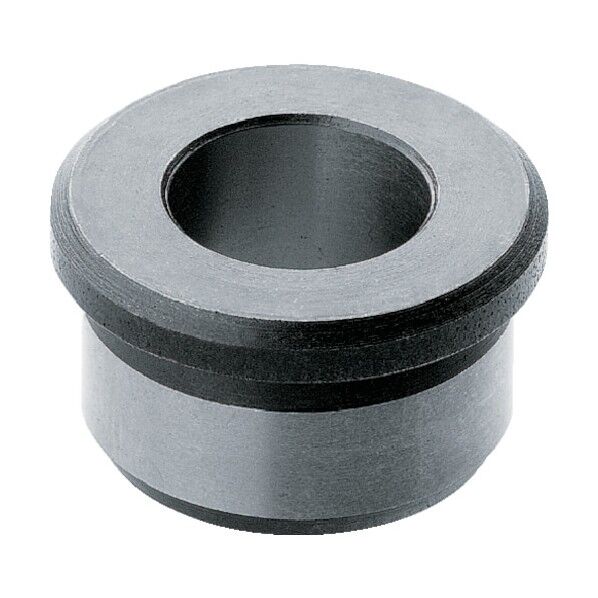

■特徴精密インデックス・ボルトテーパー形用ブッシュです。精密インデックス・ボルトとの組み合わせで、スピーディな位置決めと固定を行うことができます。インデックス・ボルトとブッシュが正確に仕上げられているので、高い繰り返し精度が得られます。■用途精密インデックス・ボルトと使用などに。■材質ブッシュ: 焼入れ鋼、浸炭焼入れ、黒染、研磨...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

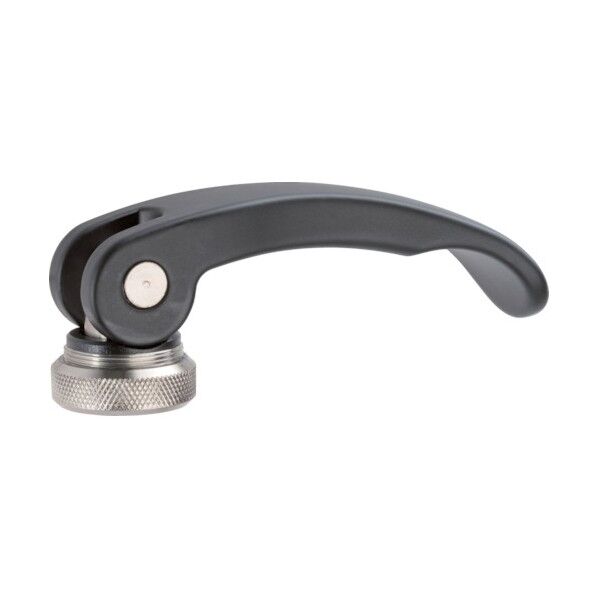

■特徴部品を、素早く確実に取り付け・取り外しできます。ロックナットによってレバーの向きを調整することができます。■用途クランプ機構の、クランプ用レバーとして。■材質ワッシャーグラスファイバー入りPAレバー亜鉛ダイキャスト、樹脂塗装、黒ネジ部スティール、亜鉛メッキ内部部品スティール、亜鉛メッキ調整ナットスティール、亜鉛メッキ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. レバー

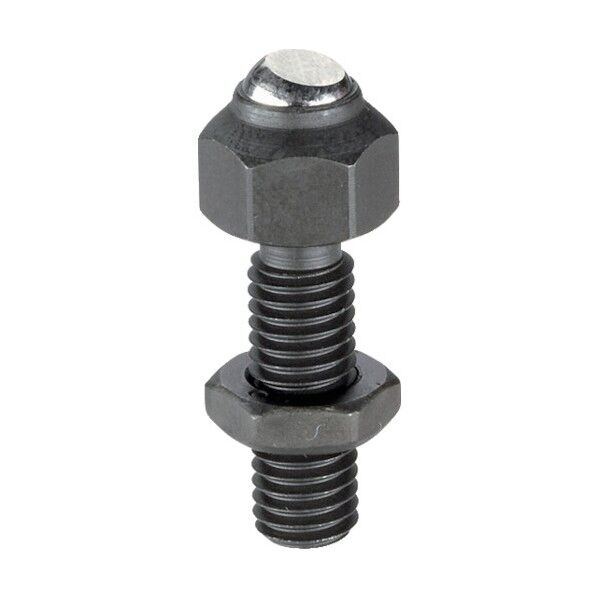

■特徴ボールの反転防止付高さ調整タイプの揺動パッドです。■用途ストッパー、位置決め、サポート、スラストパッドなどの用途に、またクランプ・エレメントの付属品として。 ■材質ボール:軸受鋼、焼入れ、表面処理なし本体:熱処理鋼、熱処理、リン酸塩処理ナット:スティール、黒染（ISO4035）...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. 位置決め部品

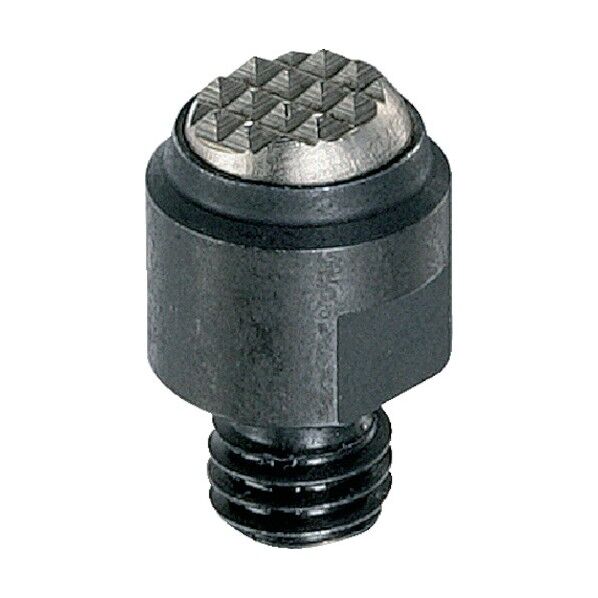

■特徴ボールの初期位置復帰機能付硬質合金インサートタイプの揺動パッドです。ボールが取付です。面と平行な初期位置に自ら戻り、ワークをセットするときにボールが斜めの姿勢でかじるようなことがありません。 ■用途特に表面の堅い鋳物部品の加工用に。ワーク・サポート、ストッパー、スラストパッドとして、またクランプ部品に取り付けて使用。 ■材質バネ部材:PURボール:硬質合金、セレーション付、ニッケルメッキ本体:熱処理鋼、熱処理、リン酸塩処理初期位置復帰機構付／オネジ付...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. 位置決め部品

■特徴ボールの反転防止付初期位置復帰機能付揺動パッドです。ボールが取付です。面と平行な初期位置に自ら戻り、ワークをセットするときにボールが斜めの姿勢でかじるようなことがありません。 ■用途ストッパー、位置決め、サポート、スラストパッドなどの用途に、またクランプ・エレメントの付属品として。 ■材質バネ部材:PURボール:軸受鋼、焼入れ、表面処理なし本体:熱処理鋼、熱処理、リン酸塩処理...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. 位置決め部品

■特徴本体は埋め込みタイプです。冶具の狭い場所にも取付可能です。■用途ワークの固定、位置決めに。■仕様油圧、単動式最大使用圧力(MPa)　：50MPa最小使用圧力：1.0MPa■材質ピストン：焼き入れ鋼、焼き入れシリンダー本体：快削鋼、黒染め...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

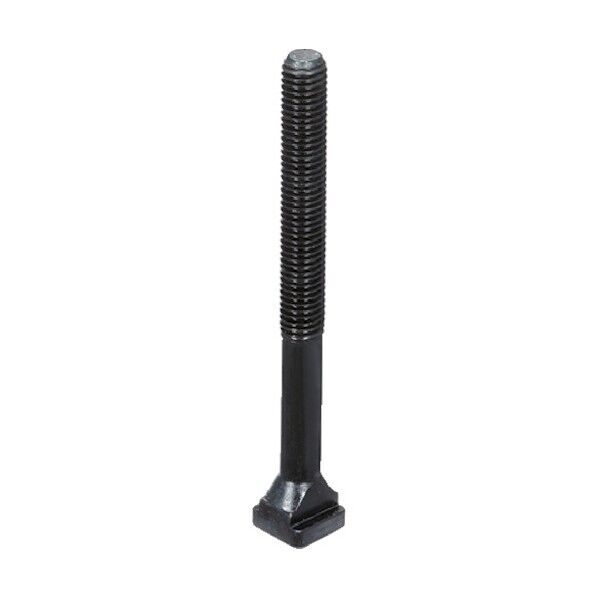

■特徴DIN787 Tボルトです。Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。 ■用途Ｔ溝に使うボルトとして。■材質熱処理鋼、黒、鍛造、T溝ガイド部フライス加工...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴DIN787 Tボルトです。Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。 ■用途Ｔ溝に使うボルトとして。■材質熱処理鋼、黒、鍛造、T溝ガイド部フライス加工...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴DIN787 Tボルトです。Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。 ■用途Ｔ溝に使うボルトとして。■材質熱処理鋼、黒、鍛造、T溝ガイド部フライス加工...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴DIN787 Tボルトです。Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。 ■用途Ｔ溝に使うボルトとして。■材質熱処理鋼、黒、鍛造、T溝ガイド部フライス加工...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴固定用のボルトは同梱されています。■用途クランプ・バイス(EH23231)に使用などに。■材質プランジャー熱処理鋼、高周波焼入れ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴ボルトを使って素早く手締めでクランプすることができます。クランプ・アームを旋回させればワークの交換が簡単に素早く行えます。コンパクトなので狭いスペースでクランプできます。高さ調整シリンダーを使って高い位置でのクランプも容易です。■仕様2つの固定方法：T溝とTナット(DIN508)を使用、ボルトを使って冶具の基板等に直接固定高さ調整シリンダーEH23310.やスペーサー・プレートEH1107、EH1108、EH1617を使えば、高い位置でのクランプに対応また低い位置でクランプする場合には揺動パッドなどの部材を取付けて対応可能クランプの底面全体がフラットな面に接するように取り付けてください。■材質焼入れ鋼、浸炭焼入れ、黒染、研磨■注意点クランプの底面全体がフラットな面に接するように取り付けてください。クランプ高さがh1を超えないようにしてください。...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

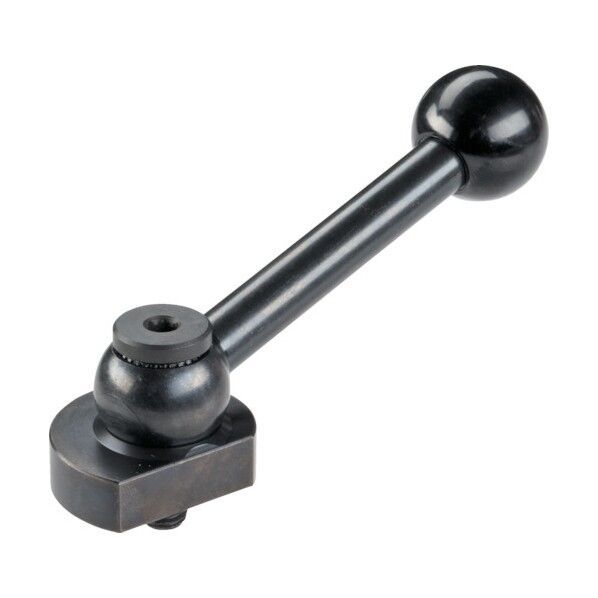

●クランプ・レバーの位置はセレーションによって自由に変えられます。●スラストワッシャーを取り外せば、無段階調整可能なストッパーとして使えます。●特注で左回りも可能です。●カム部により、ワーク等を横方向からクランプする際に。●M10●カムクランプ クランプレバー形 スチール、浸炭焼入れ●本体スティール、浸炭焼入れ、黒染ねじスティール、焼入れ、黒染ボール・ノブ熱硬化性樹脂DIN319PF31、黒...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

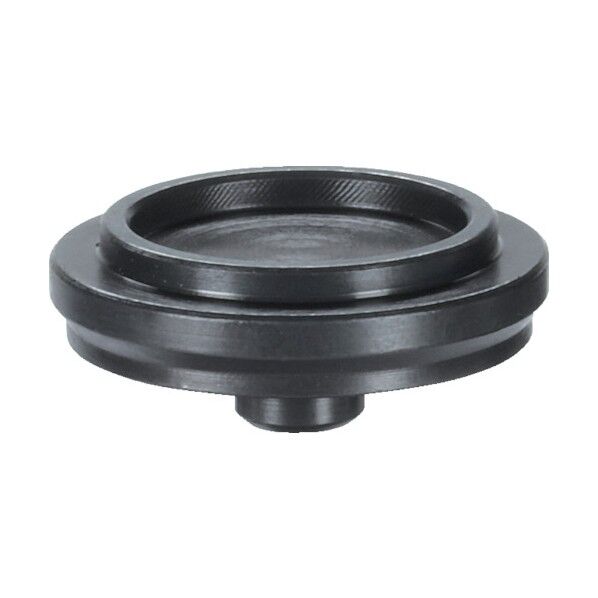

■特徴スクリュー・ジャッキ EH23470用アクセサリーです。■用途スクリュー・ジャッキ EH23470に取付けて使用などに。■材質本体スティール、黒染...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具
